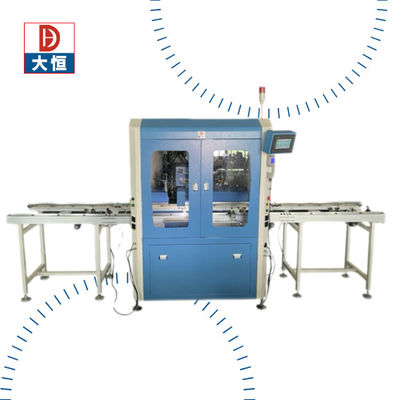

Sistem Potting Produksi Dispensing Visi CCD Otomatis untuk Transformer

standard packaging:	kemasan kotak kayu untuk pengiriman laut

Rincian Informasi

Deskripsi Produk

Informasi Rinci

Tempat asal

Nama merek

Sertifikasi

CE SGS

Nomor model

PGV-801

Layanan Pasca Penjualan:

Insinyur tersedia untuk melayani mesin di luar negeri

Rasio A:B:

1:1 - 10:1 opsional

Metode Pencampuran::

Statis / Dynamix opsional

Pompa Pengukur:

Pompa Plunger yang dipatenkan D&H

kecepatan keluaran:

5-66g/5 detik dapat disesuaikan

Presisi:

+/-1%

Kapasitas tangki:

10L, 25L, 40L, opsional

Menyoroti:

mesin dispensing epoksi otomatis

Sistem penyampaian visi ccd otomatis

mesin dispensing epoksi ccd

Deskripsi Produk

CCD Mesin dispenser resin otomatis dengan alat pengangkut untuk lem AB

Elektronik semakin hadir dalam kehidupan kita, teknologi ini semua menggunakan berbagai komponen sensor, aktuator, unit pemrosesan pusat (CPU), papan sirkuit cetak (PCB), dan perangkat elektronik lainnya.komponen elektronik , Kondensator, catu daya, trafo, kumparan kontak, sensor belakang, papan sirkuit, produk filter, bagian bawah air, balast elektronik, bagian penerbangan, bagian aerospace... dll.- yang perlu dilindungi dari faktor lingkungan seperti debu dan kelembaban, serta paparan cairan dan panas dan api.
Peralatan aplikasi 2 komponen kami adalah mesin yang baik untuk potting dan encapsulating berbagai bagian dan produk yang menerapkan proses produksi yang berbeda diperlukan pengukuran, pencampuran, dosing,Dispensing dan potting dengan akurasi tinggi dan efisiensi tinggi.

Kami Daheng Automation mengkhususkan diri dalam berbagai jenis potting dan sistem dispensing. Tidak peduli apa kebutuhan aplikasi resin Anda terlihat seperti: kami dapat melakukan sebagian besar dari mereka di laboratorium kami yang dilengkapi sepenuhnya.Kita bisa menangani 1 dan 2 komponen poliuretan, epoksi, akrilik, silikon, suhu, kelembaban dan bahan pengerasan UV. Mereka dapat dari viskositas rendah hingga tinggi, diisi atau tidak diisi dan bahkan abrasif tinggi untuk konduktivitas termal.

Potting adalah proses embedding produk & perakitan dalam resin cair (senyawa potting) untuk melindungi mereka dari kondisi lingkungan yang keras.Potting dapat dilakukan dalam tekanan atmosfer atau bahkan di bawah vakum, jika isolasi tegangan tinggi dan perbedaan suhu tinggi diperlukan.

Kami menawarkan otomatis, semi-mi otomatis cairan dispenser mesin potting dan terkait jalur produksi dan sistem vakum

Pambuka:

1. Mode Kerja: dikendalikan oleh modul PLC dan layar sentuh MCGS.

2. katup presisi tinggi: kecepatan tinggi, lem off bersih, tidak lem gambar, tidak jatuh. 3.Campurkan lem A & B lebih merata; tidak lebih atau tidak kurang untuk agen B.

Prinsip kerja:

Bahan senyawa A & B disimpan dalam dua tangki terpisah. ada dua set pompa pengukur di dalam mesin untuk pengukuran resin A dan B dengan pengaturan rasio,menguras bahan secara individual dari tangki A & BCairan A & B dicampur satu sama lain di pipa mixer dan didistribusikan sesuai dengan data yang dapat diprogram.

Teknologi sistem tangki:

1. Tangki tekanan vakum panel stainless yang dapat menahan tekanan negatif tangki dalam.Tangki dengan pengaduk motor yang mencegah lem dari sedimen dan menjaga bahan potting pada suhu konstan. 3 Tangki dengan sensor cairan atas / tinggi / rendah yang memastikan peringatan alarm ketika cairan lebih tinggi atau lebih rendah dari tingkat pengaturan. 4 Tangki dengan debu debu (waktu debu dapat diatur melalui layar sentuh),Jadi bahan dapat diberi makan kembali melalui tekanan negatif vakum . 5 Tangki dengan katup bola yang melepaskan tekanan; bagian bawah tangki disediakan konektor aliran balik dan katup bola penutupan sungai.

6 Tangki dengan pemanas yang dapat memanaskan bahan untuk memastikan aliran yang baik 7 Tangki dengan mulut makan buatan yang dapat ditambahkan lem dengan cara yang tepat dengan tangan.8 Tangki dengan pengering silika yang dapat mencegah bahan terutama PU dari kristalisasi .

Teknologi Pompa D&H

12. volume aliran terbesar: 24 g/s,keakuratan pengulangan:0.2g. 3. Juga Cocok untuk lem viskositas tinggi: 50cps ~ 35000cps. 4. Cocok untuk dispensing aliran besar atau dispensing aliran kecil. 5. Cocok untuk sering memulai dan berhenti dispensing. 6. Anti-wear,Anti korosi, waktu hidup yang sangat panjang.

Teknologi katup

Data Teknis

PEMBANGUNAN	Parameter
Rasio pencampuran	11:1-10:1 disesuaikan
Jangkauan kerja	600400100mm
Kecepatan perpindahan	500mm/s (kecepatan)
Kecepatan keluar lem	00,5-12 g/s per pompa tunggal
Keakuratan	± 2% (volume output) ± 2% (campuran)
toleransi	≤ 0,03 mm
Kontrol aliran	Masukan digital
Memori program	99pcs-999pcs
Jalur gerak	Titik, garis, kurva, lingkaran
Sistem kontrol otomatis	Layar sentuh (untuk mencapai pemrograman program, modifikasi, penyimpanan dan sebagainya
Sistem kontrol keluar lem	AB lem katup hisap kembali, mencapai AB lem operasi independen
Secara programatis	Pemrograman teknis/atau sistem komputer (Micro software Windows 7, Windows10 opsional)
Metode pencampuran	pencampuran dinamis
Sumber daya listrik	220V/50Hz/1500W tanpa pemanasan
Sumber udara	0.5-0.8Mpa
Kisaran viskositas	50-20000cps
Tank	Tangki stainless steel 10L 25L 40L ((opsional)
Tangki B	Tangki stainless steel 10L 25L 40L ((opsional)
lainnya	Tangki AB, Pompa A, Fungsi pemanas pipa AB

Sistem Pengendalian Operasi PLC

1 Volume dispenser dikendalikan oleh kecepatan motor pompa; kecepatan lem diatur dalam kisaran kecepatan.

2 Mesin dengan fungsi deteksi yang mendeteksi kecepatan dan waktu berjalan pompa untuk memastikan keandalan rasio.

3 Volume lem yang dapat diatur memastikan lem A / B mengeluarkan pada saat yang sama dari katup lem untuk mendapatkan efek pencampuran lem yang lebih baik.

4 Mesin dengan kalkulator resistensi gel, yang mencegah campuran mengeras di dalam.

5 Anda dapat mengatur fungsi lem tunggal dan lem tetap untuk memenuhi kebutuhan proses yang berbeda.

6 Seluruh sistem dan fungsi mesin dikendalikan oleh Panasonic PLC dan layar sentuh MGCS.

7 PLC komunikasi antarmuka yang disediakan, yang mudah terhubung dengan perangkat eksternal.

8 Dilengkapi dengan kunci keamanan untuk mencegah staf dari operasi yang salah.

00:00

01:17

Item No.	Bagian mesin		Deskripsi fungsi
1	Badan utama		Baja Gulung Dingin / Lembar Logam / Aluminium
2	Platform momentum tiga sumbu	sabuk sinkron	sumbu XY sinkron, sumbu Z batang sutra
3		Motor langkah/pengemudi	Motor tiga sumbu
4		Sensor gerak	Batas tiga sumbu
4		Bantalan	tiga sumbu dan pompa pengukur
5	Sistem pasokan lem	Tangki A/B	Tangki vakum stainless steel
6		Sensor tingkat cairan lem A/B	switch tingkat cairan tipe float bola
7		Alat pengaduk lem	Fungsi ini memilih dasar pada lem fitur; untuk mencegah lem dari sedimen.
8		Pipa lem A/BTeflon	Antirosi,fleksibilitas stabil
9		Filter tipe Y	Mencegah kotoran masuk ke pipa lem dan pompa dan kunci
10		Defoaming vakum	Membuat defoation vakum ke lem AB yang dengan tekanan negatif vakum lem fungsi pengisian ulang
11		Pemanas suhu konstan	Sebuah tangki lem /B tangki lem pemanas suhu konstan (suhu kamar 80 derajat)
12	Sistem Pengukuran dan Campuran	Pompa Pengukur	Pompa piston silinder ganda
13		Pencampuran dinamis	Campuran lem & mengocok dengan fungsi deteksi diri
14		Pembersih diri	Membersihkan bagian campuran mesin
15		Monitor lem B	Glue B flow meter & non return valve
16	Sistem pengendalian	PLC	Kontroler logika yang dapat diprogram, pusat kontrol aplikasi lem
17		komponen pneumatik	Katup solenoid/katup pengatur tekanan
18		komponen elektronik	Relay/kontaktor/sumber daya/pengontrol suhu/pemutus sirkuit kebocoran tanah/saklar tombol dan sebagainya
19		Panel kontrol layar sentuh	Panel kontrol sentuh
20	lainnya	Perlengkapan	Disesuaikan sesuai dengan perlengkapan

Aplikasi

1.Potting&Casting:Komponen elektronik, papan PCB, Kondensator, catu daya, trafo, kumparan kontak, sensor terbalik, papan sirkuit, produk filter, bagian bawah air, balast elektronik, bagian penerbangan,Bagian pesawat ruang angkasa.... 2.Dispensing& Dosing:Strip LED, lampu led, bohlam led, aluminium, layar led, modul tampilan, bagian medis, pengisian cairan medis.... 3.Bonding&doming:Layar LCD, perekat LOCA, plastik ABS, berbagai jenis stiker, lencana, gantungan kunci, suvenir, seni, bingkai foto, dan grafis seni lainnya....

Bahan yang dapat digunakan

1K dan 2-komponen poliuretan, epoksi, akrilik, silikon, bahan pengerasan suhu, kelembaban dan UV.,Silikon 2K, resin epoksi 2K, PU Bi-komponen, Ployerster, Polyurethane, bahan UV dan sebagainya.

Kasus pelanggan kami

Masa Pelayanan

1, Pelatihan StafPenjual bertanggung jawab untuk memberikan pelatihan mesin termasuk instalasi, debugging,pemeliharaan untuk memastikan pelanggan dapat sepenuhnya menggunakan keterampilan operasi dan juga mengakui pemeliharaan mesin .

2, Layanan pemeliharaan2.1 Penjual memberikan periode garansi satu tahun dan mendukung layanan pemeliharaan gratis selama garansi.

2.2 Jika bagian-bagian mesin rusak dalam garansi karena faktor non-artificial, kami akan mengirimkan bagian pengganti gratis, pembeli membayar pengiriman.Klep cair ganda harus dibeli dengan harga sendiri.

2.3Jika bagian-bagian mesin rusak setelah masa garansi, penggantian bagian harus ditanggung oleh pembeli.
